U型链条导轨
U型槽设计 · 强导向 · 防脱轨
JSLT® 14大型号系列
U型链条导轨
U型槽设计 · 强导向 · 防脱轨

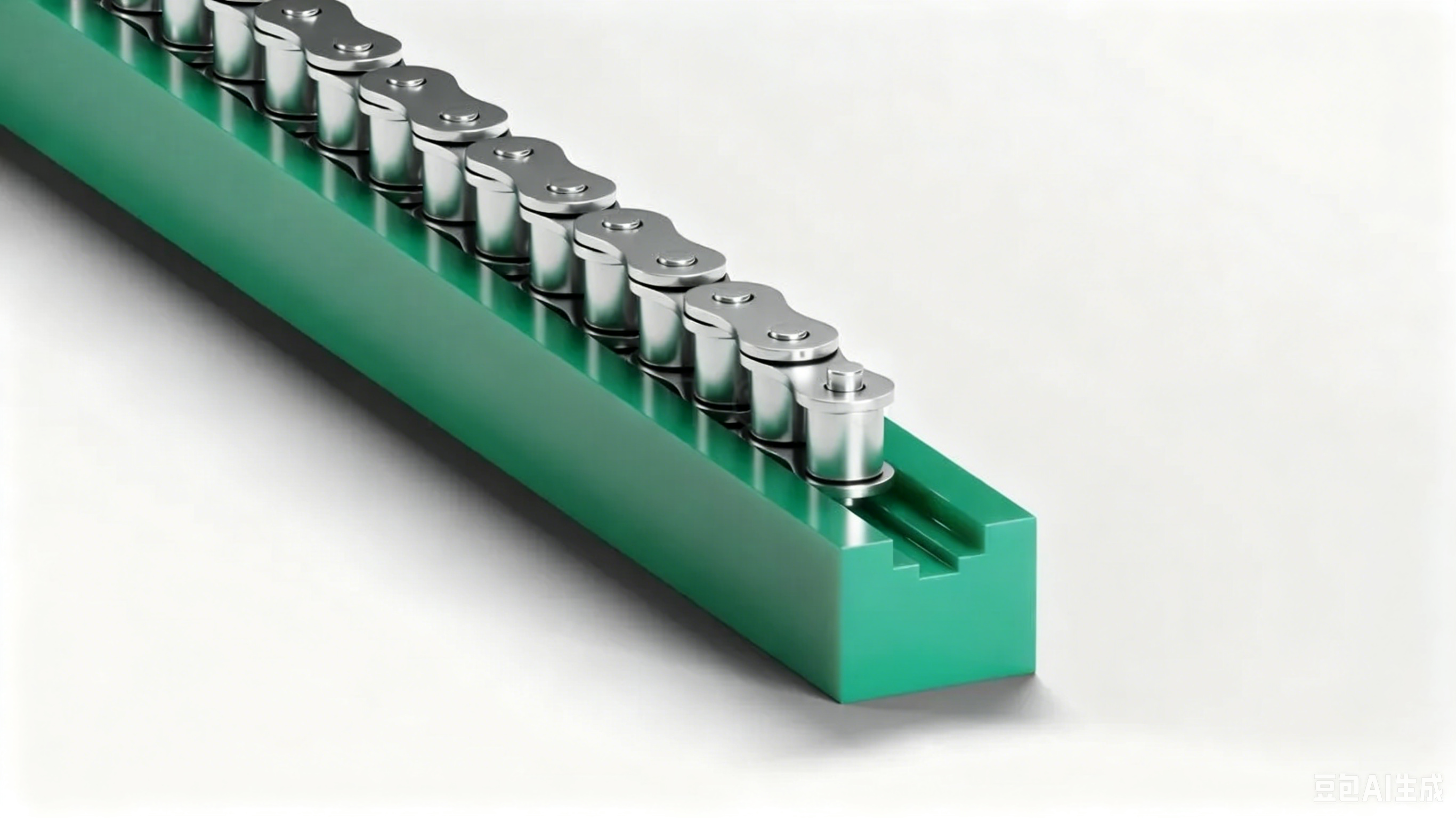

U型链条导轨为标准U型槽结构，链条置于U型槽内运行，导向性好、链条不易脱轨，适用于多种链条输送系统。
覆盖 9 种链号
9 份 DWG 图纸
支持非标定制
U型槽设计 · 强导向 · 防脱轨
U型槽设计 · 强导向 · 防脱轨
U型链条导轨为标准U型槽结构，链条置于U型槽内运行，导向性好、链条不易脱轨，适用于多种链条输送系统。
U型链条导轨覆盖 9 种主流ISO链号，每种规格均提供AutoCAD DWG原图免费下载。
| JSLT 编号 | 适配链号 | 节距 (mm) | 滚子直径 (mm) | 对应标准 | CAD下载 |
|---|---|---|---|---|---|
| U-06B | 06B | 9.525 | 6.35 | ISO 06B / GB/T 1243 | DWG |
| U-08B | 08B | 12.7 | 8.51 | ISO 08B / GB/T 1243 | DWG |
| U-10B | 10B | 15.875 | 10.16 | ISO 10B / GB/T 1243 | DWG |
| U-12B | 12B | 19.05 | 12.07 | ISO 12B / GB/T 1243 | DWG |
| U-16B | 16B | 25.4 | 15.88 | ISO 16B / GB/T 1243 | DWG |
| U-20B | 20B | 31.75 | 19.05 | ISO 20B / GB/T 1243 | DWG |
| U-24B | 24B | 38.1 | 25.4 | ISO 24B / GB/T 1243 | DWG |
| U-28B | 28B | 44.45 | 27.94 | ISO 28B / GB/T 1243 | DWG |
| U-32B | 32B | 50.8 | 29.21 | ISO 32B / GB/T 1243 | DWG |
📝 表中节距、滚子直径为对应ISO标准链条规格；如需非标尺寸/特殊齿距/异形截面，请来电沟通定制方案。
采用进口UHMWPE超高分子量聚乙烯原料，分子量≥350万，耐磨性是普通HDPE的6-8倍，使用寿命延长2-3倍。
U型槽设计 · 强导向 · 防脱轨。专为通用输送/防脱轨场景/倾斜线场景设计，匹配主流链条输送机系统。
支持非标长度/特殊齿距/异形截面/特殊材质（食品级/抗静电/PTFE改性/含油尼龙）等全方位定制。10件起做。
JSLT® 中国最完整的链条导轨型号矩阵
